電動汽車電磁兼容性設計理解

前言：

案例分析

設計難點

1.電動汽車電磁兼容性測試研究的迫切性：繼水源污染、空氣污染和噪聲污染之后，電磁輻射已成為當今社會第四大環境污染源，且具有聞不見、看不見、聽不見的特點，帶有神秘的色彩。

2.電動汽車電磁兼容性研究的深度

對于整車的高低壓部件，實際上的波形是不準的，永遠處在一個修整的狀態。其中特斯拉、寶馬、比亞迪都做過這個測試，只有特斯拉的車是沒有問題的。對于寶馬和比亞迪的車，抽查兩個車型，去一個非常高壓的環境下，然而測試效果也不是很可觀。

首先標準的法規是車企必須要關注的，其次系統內兼容、人體防護、動力電池或者是做BMS供應商，都是大家注意的。那么BMS為什么采集總是不準呢？國內新能源汽車企業研究的深度是哪一個？

3.難點1：布局與空間的矛盾

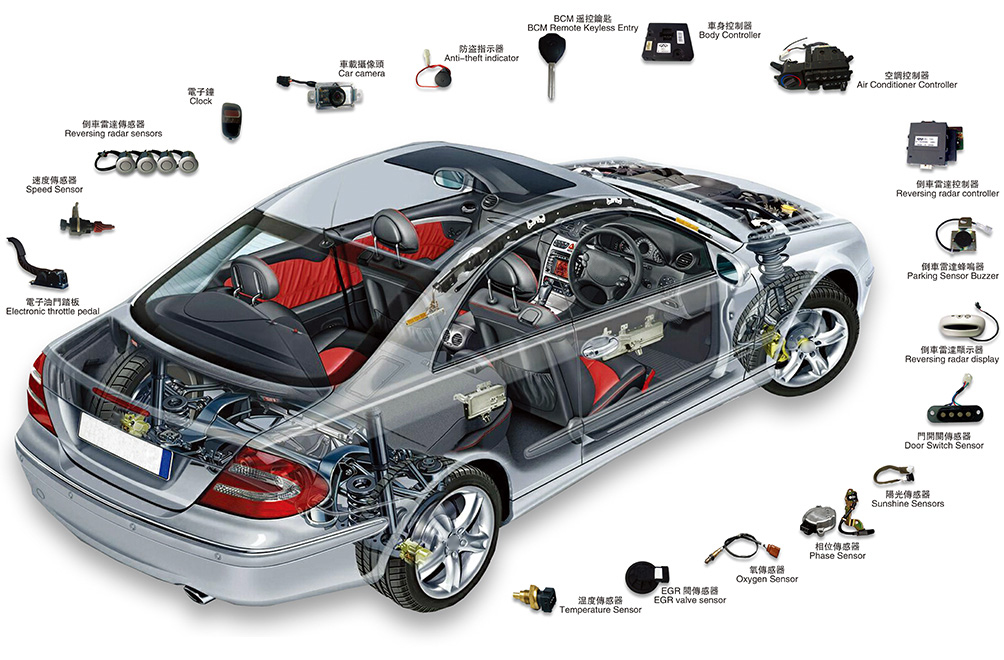

電動汽車電磁兼容設計其實最關鍵的只是電動汽車的布局，電動汽車空間狹小，電氣架構復雜，布局緊湊的情況下，發現EMC特性只是整車電氣系統中重要的特性之一，在如此狹窄的空間中而非平面上搞設計，難度肯定大。一旦電器部件布局及狀態凍結，整車EMC就變?yōu)楣逃刑匦浴?/p>

4.難點2：DC/DC輸出端需要關注

分析：眾所周知車身作為負極搭鐵的一部分，車身各個表面存在電流，由汽車車身可知其和平面上電路設計存在差異，DC/DC變換器功能也說明了DC/DC變換器輸出端EMC設計非常重要。

5.難點3：高壓零部件系統集成技術能力亟需提升

（1）DC/DC變換器&車載充電機

（2）DC/DC變換器&電機控制器

（3）DC/DC變換器& 電機控制器 &車載充電機

電路拓?fù)?，幾乎沒差異，但在殼體結構設計、材料、電路布局等方面存在較大差異，帶來的EMC等性能差異非常大！同時國內多數方方正正的殼體設計，為整車電氣架構積木式搭建埋下了伏筆！

6.難點4：V2G、無線充電等新興技術應用-標準制定及實施

V2G會納入到EMC的充電標準，V2G的案例是國內做得比較少，V2G傳導是非常難的。過去很多整車廠把所有的EMC的責任加DC/DC有問題，那么控制器有問題，那樣是不利于整車廠的EMC的設置，那個思路是完全依賴于零部件的供應商。

7.小結：打破過去過于依賴供應商提升從而追求標準通過的思路；提升研究的深度，建立具有自主知識產權的研發知識體系；加強行業內技術交流以及檢測機構的合作。

設計思路

1.EMC設計原則：EMC設計思想融入到部件和整車設計中

考慮：上市周期、高壓安全、輕量化、IP防護、成本、NVH、維護便利性、可靠性、電磁兼容性、美觀度...

EMC只是整車電氣系統重要屬性之一，是個“軟”特性，基于車這個實體。綜合考慮整車電器部件功能完整性、可靠性、技術成本、輕量化、產品上市周期等各種因素，來確定布局和技術控制狀態，選取材料、結構和工藝，在車輛研發的各階段，并以最低的成本、最有效的方式將接地、屏蔽及濾波等設計思想及具體措施實施到產品或系統中。

2.整車EMC設計可行方法：基于合理的開發流程

規劃階段——系統架構布局階段——設計階段——系統測試及狀態凍結階段——評估、評審及優化階段

3.整車EMC量化設計前提：井然有序的電氣架構布局

為什么說布局是最關鍵的，如果ABCDEF6個區，所有的區EMC的設計，包括線束布局的，就像手機一樣，為什么做不好屏蔽，它在各個部件都會有很多濾波電容之類的。布局是一個完整的設計，實際上是應該控制在A區，不應該是這個整車的線束是交叉在一塊。

4.電機控制器EMC設計優化關鍵：驅動隔離電源EMC設計

做電機控制器的廠商大家要注意的，整車在20到30兆普遍都導致超標，但是通過改進，主要由驅動隔離電源改進，干擾實際上影像了整車的框架。
