如何分辨直流充電樁和交流充電樁？

充電樁的作用等同于加油站的加油機，設備可落地或壁掛安裝，廣泛應用于公共樓宇、商場、公共停車場、居民小區停車場及專用充電站等場所，能夠適配不同電壓等級，為各類電動汽車提供充電服務。它的輸入端直接接入交流電網，輸出端配備專用充電插頭，用于連接車輛完成充電。

充電樁主要分為交流與直流兩大類。其中交流充電樁輸出單相或三相交流電，電能需經由車輛自帶的車載充電機轉換為直流電后，再為動力電池補能。這類設備常見功率為 7kW、22kW、40kW，充電速率偏慢，因此大多部署在小區停車場等區域。

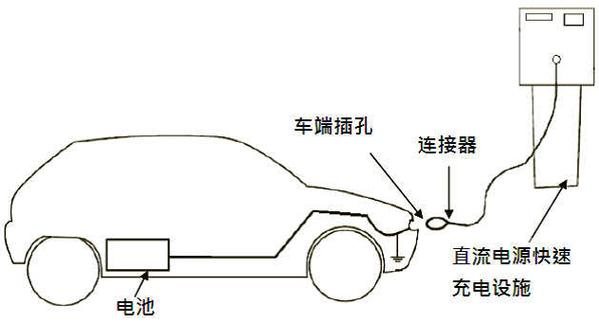

直流充電樁，也叫非車載充電機，可直接輸出直流電為車輛動力電池充電。該類設備功率較高，常見規格有 60kW、120kW、200kW 及以上，充電效率出眾，因此大多布置在高速公路沿線的充電站。

如何從外觀區分直流充電樁與交流充電樁？

通常直流充電樁體積更大，這是因為設備內部搭載了 AC-DC 電源模塊，功率越大，模塊數量越多，樁體也就越龐大；而交流充電樁外形更為小巧。二者最直觀的區別在于充電槍頭：直流樁采用 9 芯插頭，交流樁則為 7 芯插頭。

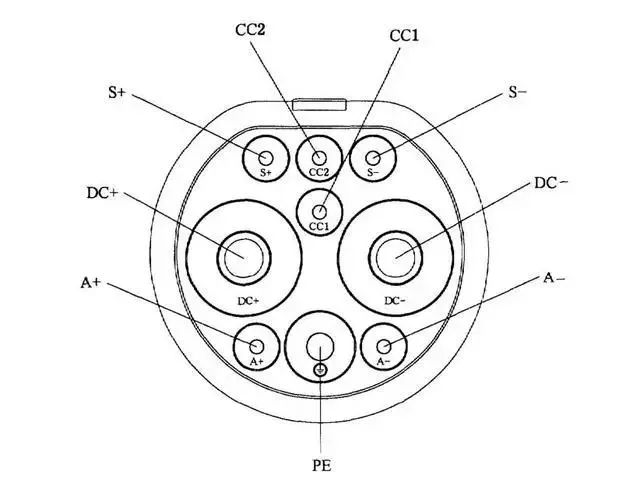

如圖所示，直流充電樁的充電接口共包含 9 根線路，具體分類如下：

直流供電線：DC+、DC-

設備接地線：PE

充電通訊線：S+、S-

連接確認線：CC1、CC2

低壓輔助電源線：A+、A-

如圖所示，交流充電樁的輸出接口包含 7 根線路，具體劃分如下：

交流電源線：L1、L2、L3

設備接地線：PE

中性線：N

連接確認線：CC

控制導引線：CP

交流充電樁依靠這 7 路線路，完成對電動汽車的充電工作。
